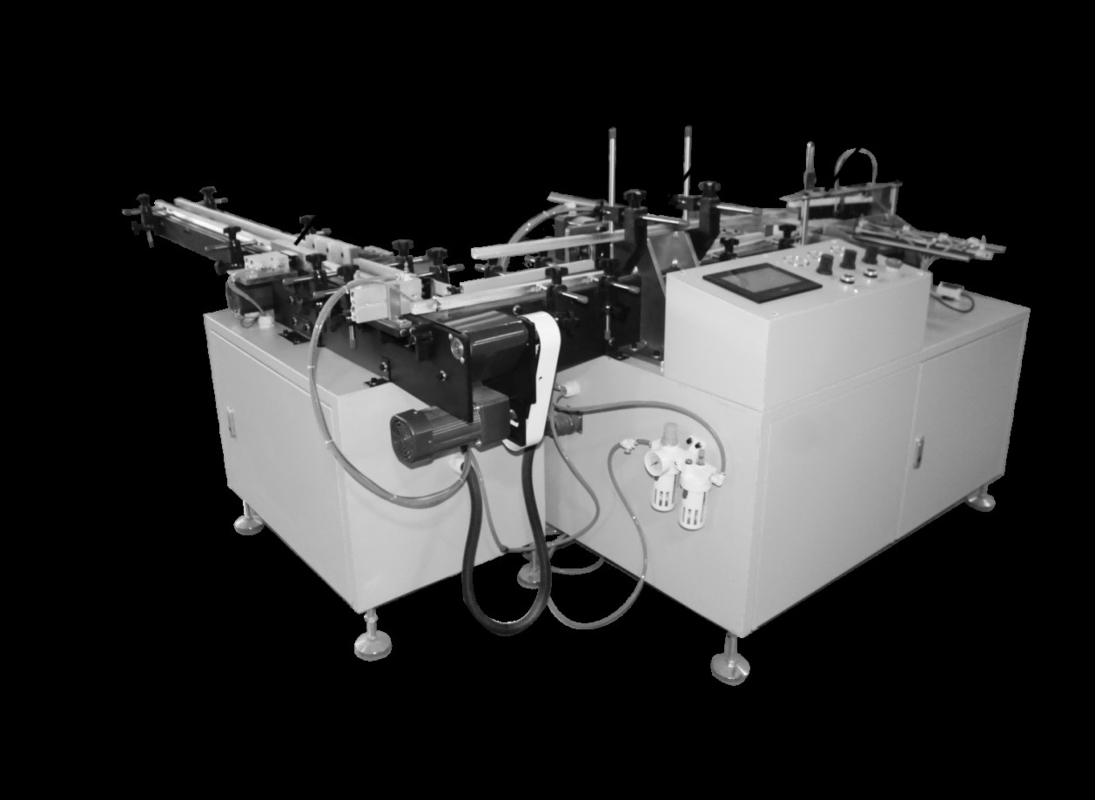

স্বয়ংক্রিয় তাপ সংকোচনযোগ্য প্যাকিং মেশিন

3.1প্রধান প্রযুক্তিগত পরামিতি

কাগজের রোল ব্যাসার্ধ 30-90 মিমি

কাগজের রোল দৈর্ঘ্য 35-90mm

ট্রান্সমিশন বেল্ট দৈর্ঘ্য 125mm

ব্রেকিং স্পিড ১২৫ বার/মিনিট (সর্বাধিক)

ফ্ল্যাট পঞ্চিং গতি 125 বার/মিনিট ((max)

ট্রান্সমিশন বেল্টের গতি 40-500mm/s

প্লাস্টিকের প্যাকেজ প্রোপেলিং গতি 22 বার/মিনিট ((max)

প্লাস্টিকের প্যাকেজ প্রোপেলিং দৈর্ঘ্য 30-400mm

ভোল্টেজ 220V/50HZ

মেশিনের ওজন ৩৮০ কেজি

ভাঙ্গন অংশ

সিলিন্ডার অপারেশন চলাকালীন, এটি নরমভাবে কাগজ রোলের উপর চাপুন, এবং কাগজ রোলের আকার সামঞ্জস্য করা যেতে পারে,

রোল ধাক্কা বিভাগ

সিলিন্ডারের আগমনের পরে পরিষ্কারের উপাদান অংশটি ভেঙে ফেলার মাধ্যমে রোল করুন। সিলিন্ডারটি ফ্ল্যাট সিটে রোলটি চাপতে প্রস্তুত করার জন্য পাল্টা রোলটি চাপুন।

বাবাপআর্ট

রোল প্যাটিং সিলিন্ডারটি রোলিং প্লেটটিকে প্রতিস্থাপনের গতিতে চালিত করে, এবং রোলিং সিলিন্ডার দ্বারা ধাক্কা দেওয়া কাগজ রোলগুলি বেধ অনুযায়ী সমতল হবে,যাতে পরবর্তী ধাক্কা জন্য প্রস্তুত.

চাপুনপ্রণয়অংশ

• ধাক্কা এবং রোল সিলিন্ডার

ধাক্কা চালানোর সিলিন্ডারের উভয় পাশের রৈখিক গাইড রেলটি ধাক্কা চালানোর শক্তি হিসাবে ধাক্কা চালানোর স্থিতিশীলতা উন্নত করতে সহায়তা হিসাবে ব্যবহৃত হয়।

• সনাক্তকরণের আগের দিন

সনাক্তকরণ চোখ সনাক্ত করে যে কাগজের রোলটি ধাক্কা প্লেটে পৌঁছেছে এবং সিলিন্ডারটি কাগজের রোলটি বের করে দেয়।

• কাগজের ব্যাফেল

রোল প্লেটে অনেকগুলি মাউন্ট হোল রয়েছে এবং রোল ব্যাফেলটি কনভার্টেড রোলগুলির সংখ্যা পরিবর্তন করতে মাউন্ট হোলগুলির অবস্থান চয়ন করতে বাম এবং ডানদিকে সামঞ্জস্য করা যেতে পারে।

• চুলের ব্রাশ

কাগজের রোলের উপর ব্রাশ টিপুন।

অপারেটিং স্পেসিফিকেশন

প্যারামিটার সেটিং নির্দেশাবলী

1. সমতল গতিঃ সমতল সিলিন্ডারের প্রতিটি শটের জন্য সময়, যত বড় মান, তত কম কর্মের ফ্রিকোয়েন্সি, এবং বিপরীতভাবে, ফ্রিকোয়েন্সি যত বেশি,প্রস্তাবিত মান 30 এ সেট করা হয়;

2. কাগজ ঠেলে দেওয়ার গতিঃ কাগজটি ভেঙে ফেলার পরে পণ্যটি কোণ থেকে কনভেয়র বেল্টের অন্য অংশে ঠেলে দেওয়ার জন্য সময় লাগে।কার্যকারিতা ফ্রিকোয়েন্সি যত ছোটঅন্যথায়, ফ্রিকোয়েন্সি যত বেশি হবে, ততই প্রস্তাবিত মান 25 এ সেট করা হবে;

3কাগজ ভাঙার গতিঃ কাগজ ভাঙার সিলিন্ডারের প্রতিটি ভাঙ্গনের সময়, যত বেশি মান, তত কম কার্যকলাপের ফ্রিকোয়েন্সি, অন্যথায় ফ্রিকোয়েন্সি তত বেশি,প্রস্তাবিত মান 30 এ সেট করা হয়;

অপারেশন নির্দেশাবলী

1. প্যাকেজ এক-রেখাঃ প্যাকেজ এক-রেখা / ডাবল-রেখা সুইচ;

2. ফ্ল্যাট ওপেনঃ সুইচ চালু করতে সিলিন্ডার ফ্ল্যাট করুন;

3. সুইচ সমতল করুনঃ সুইচ বন্ধ করতে সিলিন্ডার স্তর;

4. কাগজ খুলুন ভাঙ্গুনঃ সুইচ শুরু করার জন্য কাগজ সিলিন্ডার ভাঙ্গুন;

5. কাগজ কেটে ফেলা: সুইচ বন্ধ করার জন্য কাগজের সিলিন্ডার কেটে ফেলা;

পিএলসি ইনপুট/আউটপুট পয়েন্ট সনাক্তকরণ চিত্র

এক্সওঃপেপার পিশিং ফাইবার এক্স১ঃপেপার পিশিং সিলিন্ডারের উৎপত্তি

এক্স২ঃ একক সারির ধাক্কা সংবেদকএক্স৩ঃডিভুলে যাওয়াসারি ধাক্কাসেন্সর

এক্স৪ঃ কাগজ জ্যামিং ফাইবার এক্স৬ঃ জরুরী থামানো

Y0:রোল ধাক্কা সিলিন্ডার Y1:পেপার জ্যামিং সিলিন্ডার

Y3: কাগজ ভাঙার সিলিন্ডার Y4: কাগজ প্যাটিং সিলিন্ডার

3.4. কাটিয়া মেশিনের প্রযুক্তিগত পরামিতি

3.5 প্রতিটি উপাদানের নাম

(1) অপারেটিং প্যানেল

(2) উচ্চতা নিয়ন্ত্রন হ্যান্ডহুইল

(3) স্লিমিং ফিল্ম

(৪) সঙ্কুচিত ফিল্ম ডিভাইস ইনস্টল

৫) সরে যাওয়া ফিল্ম ফিক্সিং রড

(6) ফিল্ম ক্ল্যাচ হ্যান্ডেল টানুন

(৭) বৃত্তাকার শ্যাফ্ট

(৮) সিস্টোলিক ঝিল্লি খোলার ত্রিভুজ প্লেট (উপরে)

(৯) কনভারেজ বেল্ট

(10) জরুরী স্টপ সুইচ

(১১) সিস্টোলিক ঝিল্লি খোলার ত্রিভুজ প্লেট (নিচের অংশ)

(১২) ফটো ইলেকট্রিক চোখ

(১৩) ফুট কাপ

(১৪) সিলিং ছুরি (উপরে)

(১৫) টানা মোটর

(১৬) বর্জ্য সংগ্রহ

(১৭) উপরের সিল কাটার হোল্ডার হাউজিং

(১৮) ফিল্ম ফিডিং ব্যালেন্স রড (উপরে এবং নিচে নিয়মিত)

অপারেশন প্যানেল

• অপশনাল সুইচঃ ফিল্ম পরিবর্তন বা সামঞ্জস্য করার সময় ম্যানুয়াল সুইচ করুন, প্যাকেজ চালানোর সময় স্বয়ংক্রিয় সুইচ করুন।
• প্রস্থীয় সীল তাপমাত্রাঃ প্রস্থীয় সীল কাটার তাপমাত্রা সেট করুন।
• তির্যক সীল তাপমাত্রাঃ তির্যক সীল কাটার তাপমাত্রা সেট করুন।
• সিলিং সময়ঃ টাইমার সেটিং সিলিং সময়।
• দৈর্ঘ্য সেটিংঃ P পণ্যটি বৈদ্যুতিক চোখের সুইচ দিয়ে সীল কাটার ড্রপ, সিগন্যাল লাইট সেট সময় পর্যন্ত যায়।
• টালি রেজিস্টারঃ পণ্যের পরিমাণ দেখানো।

ব্যবহারের জন্য প্রধান সুইচ নির্দেশাবলী

• যাত্রাপথ নির্ধারণ

যত বেশি সময়, ততই সঙ্কুচিত ফিল্মের অতিরিক্ত অংশ দীর্ঘ হবে, এবং এটি সঙ্কুচিত হওয়ার পরে ভাল দেখাবে না। (প্যাকেজের সঙ্কুচিত পরে ফিল্ম শিথিলতা সৃষ্টি করবে)

দ্রষ্টব্যঃ যখন সময়টি খুব কম হয়, তখন সিলিং এবং কাটিয়া ছুরিটি পণ্যটিতে কাটা সহজ, সাধারণত 0.1-0.5 সেকেন্ড (তবে প্যাকেজিংয়ের বেধের কারণে সময়টি আলাদা)

• কাউন্টার

প্যাকেজটি ফোটো ইলেকট্রিক চোখের সুইচ দিয়ে যায়, এবং যখন সিলিং এবং কাটার ছুরিটি নিচে নেমে যায় এবং আবার উঠে যায়, কাউন্টারে নম্বরটি প্রদর্শিত হবে।

* ((কাউন্টারে নম্বরটি শূন্যে পুনরায় সেট করা আছে, উপরের ডানদিকে "RESET" বোতাম টিপুন) ।

(3) বিপরীত ফটো ইলেকট্রিক চোখ সুইচ (কনভেয়র বেল্টের উভয় পাশে ইনস্টল করা)

যখন প্যাকেজটি বৈদ্যুতিক চোখের মধ্য দিয়ে যায়, স্ট্রোক সেটার কাজ করে, এবং সিলিং এবং কাটার ছুরিটি সিলিং এবং কাটাতে নেমে আসে।

 রান সিকোয়েন্স

• পাওয়ার সুইচ চালু করার পর তাপমাত্রা সঠিক তাপমাত্রায় সামঞ্জস্য করুন;রুম তাপমাত্রা এবং ব্যবহৃত কাঁচামাল বেধ কারণে কিছু পার্থক্য হতে পারে দীর্ঘ ছুরি 175 ° C, স্বল্প ছুরি 175 ° C, সীল সময় 0.8 ~ 1.2 সেকেন্ড
• প্যাকেজযুক্ত বস্তুর প্রস্থ অনুযায়ী ফিড বেল্টের প্রস্থ সামঞ্জস্য করুন, হ্যান্ডহুইল সামঞ্জস্য করার জন্য উপরের ত্রিভুজ প্লেটের উচ্চতা সামঞ্জস্য করুন,এবং বস্তু থেকে এক সেন্টিমিটার দূরত্ব বজায় রাখা.
• প্যাকেজের স্টপ পজিশনের মধ্যবর্তী দূরত্বটি প্যাকেজটির স্টপ পজিশনের মধ্যবর্তী দূরত্ব। দয়া করে এটি WIP এর উচ্চতার 1/2 এর উপরে সেট করুন।
• প্যাকেজিং স্টপ টাইম কন্ট্রোলার "বেল্ট ডেলিভারি স্টপ টাইম", অর্থাৎ, লম্বা সিলিং কাটার কেন্দ্র লাইন, এবং প্যাকেজিং স্টপ দূরত্ব 1/2 উচ্চতা সেট।
• প্যাকেজিং পণ্যগুলির জন্য 6 সেমি উচ্চতা,অনুগ্রহ করে কাঁচামালের সংরক্ষিত দৈর্ঘ্য সেট করুন
• প্যাকেজের প্রস্থ সেট করার পর, অনুগ্রহ করে সঙ্কুচিত ফিল্ম ডিভাইস পদ্ধতি অনুযায়ী সঙ্কুচিত ফিল্ম ইনস্টল করুন।
• যখন সিলিং ছুরি সেটিং পৌঁছায়, সিলিং সিঙ্ক্রোনাস বেল্টের মধ্যে খোলার শেষ করার জন্য কাঁচামালটি টানুন, সিলিংয়ের জন্য ম্যানুয়াল কন্ট্রোল সুইচ টিপুন।
• কাজ সুইচ চালু করুন এবং কনভেয়র বেল্ট চালু করুন। কনভেয়র বেল্ট উপর স্থাপন পণ্য স্বয়ংক্রিয়ভাবে প্যাকেজিং সীল করা যেতে পারে।
