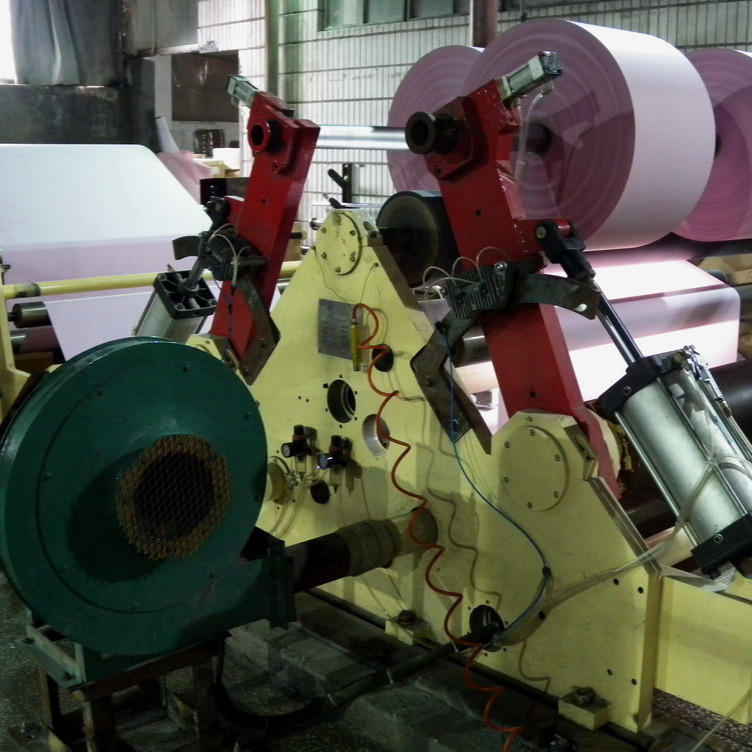

1200mm NCR পেপার রোল স্লিটার রিউইন্ডার কার্বনলেস পেপার স্লিটিং রিওয়াইন্ডিং মেশিন

ফোকাস FM1850 হাই স্পিড 1200 মিমি সর্বোচ্চ এনসিআর স্লিটার রিউইন্ডার কার্বনলেস পেপার স্লিটার রিউইন্ডার

প্রধান মেশিন যন্ত্রাংশ বর্ণনা

1. অংশ unwind
1) আনওয়াইন্ড টাইপ
স্বয়ংক্রিয় ওয়েব গাইড সহ একক অবস্থান;আনওয়াইন্ড শ্যাফট: 3" আমদানি করা এয়ার শ্যাফ্ট, পরিমাণ: 2 পিসি;নিংবো চীনে তৈরি অ্যালুমিনিয়াম ওয়েব গাইড রোল;ফটো বৈদ্যুতিক সেন্সর সহ আমদানি করা ওয়েব গাইড, ভাল জাম্বো রোল সেন্টারিংয়ের জন্য স্থানীয় নিয়ন্ত্রণ বক্স；

2) উত্তেজনা নিয়ন্ত্রণ আনওয়াইন্ড
ইতালীয় RE থেকে বায়ুসংক্রান্ত ব্রেক ব্যবহার করুন, জাপান থেকে SMC E/A রূপান্তরকারী, টেনশন সেন্সর এবং মিতসুবিশি জাপানের টেনশন কন্ট্রোলার, এগুলো একসাথে বন্ধ লুপ টেনশন নিয়ন্ত্রণ করে；
ব্রেক সাইজ: 1520 NM, পরিমাণ: 1 সেট।

2. প্রধান মেশিন অংশ
1) এই উপাদানগুলির মধ্যে নীচের প্লেট, পাশের দেয়াল, ব্যাকিং রোল, প্রধান লিড রোল/রাইডার রোল প্রক্রিয়া এবং ড্রাইভের অংশগুলি অন্তর্ভুক্ত রয়েছে।

2) ওয়েব রোল, স্প্রেডার রোল এবং গাইড রোল, নিংবো চায়না dia.120 মিমি থেকে অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, যেখানে বড় মোড়ানো কোণ প্রয়োজন, রোলের ব্যাস 150 মিমি

3) "S" লিড রোলটি প্যাটার্ন খাঁজকাটা এবং প্রধান মোটর থেকে টাইমিং বেল্টের মাধ্যমে চালিত হয়, যেখানে ব্যাকিং রোল চালিত হয় না।

"S" লিড রোল এবং ব্যাকিং রোল উভয়ই PU আচ্ছাদিত।পিইউ কভারের সঠিক কঠোরতা বেছে নেওয়ার মাধ্যমে কোন রঙ/ইমেজিং না দেখিয়ে এই মেশিনে CFB কাগজ চেরা সম্ভব।

ব্যাকিং রোলের ব্যাস 270 মিমি।

ব্যাকিং রোলটি একটি রাবার আচ্ছাদিত রাইডার রোল দিয়ে সজ্জিত।রাইডার রোলের কাজ হল মেশিন স্টপ বা থ্রেডিংয়ের সময় কাগজের সীসাকে জায়গায় রাখা এবং আরও ভাল থ্রেডিংয়ের সুবিধা দেওয়া।রোলটি বায়ুসংক্রান্ত সিলিন্ডার দ্বারা লোড করা হয়।

4) ছুরি কাটা
এই উপাদানগুলির মধ্যে রয়েছে উপরের এবং নীচের ছুরির শ্যাফ্ট, ড্রাইভ গিয়ারিং, ম্যানুয়াল ছুরি সেটিং ডিভাইস, উপরে এবং নীচের ছুরি।

উপরের ছুরির খাদটি উপরের এবং নীচের ছুরিগুলিকে জড়িত করার জন্য ম্যানুয়াল ছুরি সেটিং ডিভাইস দ্বারা অক্ষীয়ভাবে মাইক্রো-অ্যাডজাস্ট করা যেতে পারে।শীর্ষ ছুরি জন্য উপাদান উচ্চ গতির ইস্পাত এবং নীচের ছুরি জন্য টুল ইস্পাত হয়.5 পিসি উপরে এবং নীচের ছুরি প্রতিটি অন্তর্ভুক্ত করা হয়.

5) প্রধান মোটর হল ইনভার্টার নিয়ন্ত্রিত থ্রি-ফেজ এসি মোটর (11kW-6P) যার উপর Koyo এনকোডার ইনস্টল করা আছে, এবং ইনভার্টারটি ইয়াসকাওয়া জাপানের।প্রধান মোটর টাইমিং বেল্টের মাধ্যমে প্রধান সীসা রোল চালায়।

6) সমস্ত রোল (চালিত বা অ চালিত রোল, বা রাবার আচ্ছাদিত রোল) গতিশীলভাবে ভারসাম্য পরীক্ষা করা হয়েছে।

7) সাকশন ব্লোয়ার, ব্লোয়ার মোটর দ্বারা ট্রিম অপসারণ:3 কিলোওয়াট

3. অংশ রিওয়াইন্ড
1) রিওয়াইন্ডিং:
উইন্ডিং পরিভাষায়, রিওয়াইন্ড শ্যাফ্ট চালিত হলে উইন্ডিংকে "সেন্টার রিওয়াইন্ডিং" বলা হয়।এটি "সারফেস উইন্ডিং" যদি রি-ওয়াউন্ড পেপার রোলটি মেশিন রোলারের সংস্পর্শে থাকে এবং ঘর্ষণ বলের মাধ্যমে উইন্ডিং অর্জন করা হয়।

প্রস্তাবিত "সেন্টার সারফেস স্লিটার রিওয়াইন্ডার" এ "সেন্টার রিওয়াইন্ডিং" এবং "সেন্টার সারফেস রিওয়াইন্ডিং" কৌশল উভয়ই প্রয়োগ করা সম্ভব।

2) রিওয়াইন্ড শ্যাফ্ট: 3"আমদানি করা এয়ার শ্যাফ্ট, 2 পিসি, সর্বোচ্চ লোড প্রতি এয়ারশ্যাফ্ট 1500 কেজি।

3) রিওয়াইন্ড মোটর (18.5KW-6P): কোয়ো এনকোডার, ইয়াসকাওয়া ইনভার্টার সহ 2টি ইনভার্টার নিয়ন্ত্রিত থ্রি-ফেজ এসি মোটর, প্রতিটি রিওয়াইন্ড শ্যাফ্ট টাইমিং বেল্ট থেকে নিজস্ব মোটর দ্বারা চালিত হয়।

মেশিন রোলার এবং রিওয়াউন্ড পেপার রোলের মধ্যে যোগাযোগের চাপ একটি P/E আনুপাতিক ভালভের মাধ্যমে নিয়ন্ত্রিত হয়।উইন্ডিং টেনশন কম-নিয়ন্ত্রিত, এবং অতিরিক্তভাবে যোগাযোগের চাপ আনুপাতিকভাবে নিয়ন্ত্রিত হয় এবং রিওয়াউন্ড পেপার রোল ব্যাস নির্বিশেষে ধ্রুবক বজায় রাখা যায়।

4) দৈর্ঘ্য গণনা
যখন রিওয়াইন্ডের দৈর্ঘ্য সেট মানের কাছাকাছি আসছে, তখন মেশিন ধীর হয়ে যাবে এবং সেট দৈর্ঘ্যে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।রিলের ব্যাস গণনা করা হয় এবং স্ক্রিনে প্রদর্শিত হয়।

5) মুদ্রণের প্রয়োজনীয়তা মেটানোর জন্য বিভিন্ন কাগজের গ্রেডের জন্য বিভিন্ন টেপার ফ্যাক্টর।

6) রিওয়াইন্ড রোলস স্থিতিশীল করার জন্য রিওয়াইন্ড শ্যাফ্ট স্ট্যাবিলাইজেশন ব্রেক।

7) গ্রাহকের দ্বারা সরবরাহ করার জন্য একটি ওভারহেড ক্রেন দ্বারা রিওয়ান্ডিং স্টেশনগুলি থেকে রিওয়াউন্ড পেপার রোলগুলি অফ-লোড করা হয়।

প্রযুক্তিগত তথ্য
